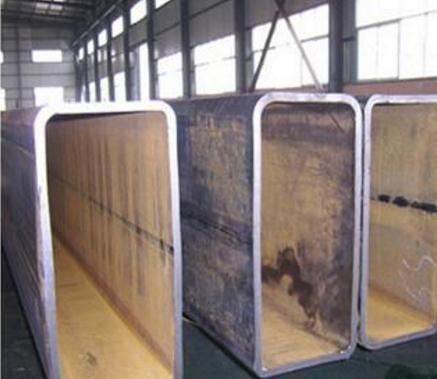

造成了大口径矩形管焊接的变形方式

在焊接变形的理论上，我们可以知道，大尺寸的焊缝，就导致变形越大，焊接相同的尺寸，焊接热输入就较大，也会导致变形较大，大长焊缝焊接，焊接变形就会较小，焊缝布置的不对称或者是非对称性的焊接，都会使焊缝偏差更为严重，使其严重的变形。

焊接规范是通过工艺试验和工艺分析，在确定方矩管对接焊缝采用双二氧化碳气体保护电弧焊，焊接第一层的焊接电流是200-250A，第二层的电弧电压是24-26V，其工艺要求是第一层焊缝必须能够保证良好的焊接，使其形成，焊接的电流，电弧电压，送丝速度和焊接速度需要更具设备进行调节。

焊接顺序减少变形矩形，焊接顺序应该按照以下原则：先从中间向两边对称分层分段焊接，这样有利于应力扩散和释放，避免了在焊接生产复杂的应力，通过摆动焊接，焊接在开始形成的狭窄区内的塑性变形只发生一次，因为连续的摆动焊接和热量的输入，使加热面积过大，压缩塑性变形引起的面积大，所以焊接的收缩变形较大，分层分段焊接的时候，因为每一节都是很小的，热量也很小，每一层又分为若干段，所以每一焊的跳焊，基本上都是在冷板温度场上重建的，每次在狭窄的塑性变形去相应的分层直焊接纵向收缩率小，而不是通过连续时间的填充摆动使焊接变形小。
